電網抗金屬標簽成功案例
發布時間：2020-08-08 瀏覽時間： 1533 次


1.電網抗金屬標簽內容

電網抗金屬標簽內部存儲的數據為實物“ID”編碼。
電網資產實物“ID”由24位十進制數據組成，代碼結構由公司代碼段、識別碼、流水號和校驗碼四部分構成，各部分代碼位數見表2-1。
序號 1 2 3 4
代碼名稱 公司代碼段 識別碼 流水號 校驗碼
位數 3 2 18 1
表2-1 電網資產實物“ID”編碼構成
網省公司代碼段：用于標識電網資產實物“ID”歸屬單位。
系統生成識別碼：用于區分不同業務應用生成的電網資產實物“ID”。
流水號：按照數字序列自動生成。
校驗碼：用于檢查電網資產實物“ID”的準確性。

2.電網抗金屬標簽分類

電網抗金屬標簽分為二維碼標簽（見圖2-4、2-5）和RFID標簽（見圖2-6）兩類。
增量設備本體使用的二維碼標簽為實物“ID”二維碼一體化銘牌（以下稱為“二維碼銘牌”）（見圖2-4），有外包裝的設備使用的標簽為二維碼標簽（見圖2-5）。

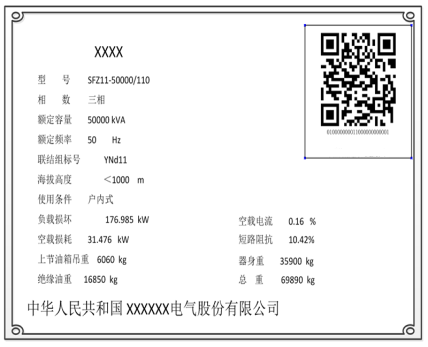

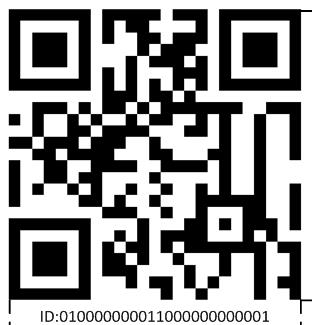

圖2-4 二維碼銘牌 圖2-5 二維碼標簽 圖2-6 RFID標簽


3.電網抗金屬標簽樣式及制作要求

3.1 電網抗金屬標簽的二維碼標簽

  1. 二維碼圖形生成：二維碼碼制采用QR碼。糾錯等級采用H（30%）級別，二維碼數據編碼應采用數字編碼格式，版本宜采用版本2，容量宜大于272位。電網抗金屬標簽內置信息原則上只存放實物“ID”編碼。
  2. 二維碼標簽樣式：中部為二維碼本體，下側為實物“ID”編碼，完整標簽圖形如圖2-7、2-8、2-9所示。二維碼標簽尺寸優先選擇大標簽，根據設備實際情況也可選擇中標簽、小標簽，特殊情況下，三種尺寸均不滿足要求的，可自行確定標簽尺寸，具體尺寸及顏色詳見表2-2。

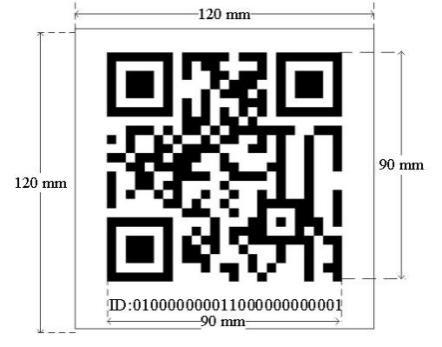

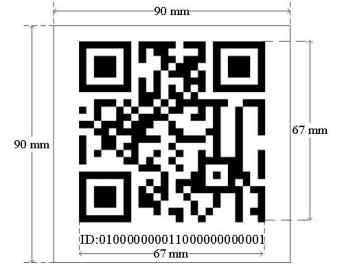

  3. 圖2-7大標簽 圖2-8 中標簽 圖2-9 小標簽

名稱 電網抗金屬標簽規格
大標簽 中標簽 小標簽 異形標簽
尺寸 標簽 120*120mm 90*90mm 60*60mm 自行選擇
二維碼 90*90mm 67*67mm 45*45mm 自行選擇
編碼信息 宋體18號 宋體14號 宋體10號 自行選擇
編碼信息長度盡量與二維碼寬度保持一致
顏色 標簽 金屬原色（不銹鋼材質二維碼銘牌）
白色：C0 M0 Y0 K0（PET材質二維碼標簽）
二維碼 黑色：C0 M0 Y0 K100
編碼信息 黑色：C0 M0 Y0 K100
 表2-2二維碼標簽尺寸及顏色選型建議

4.二維碼銘牌樣式：采用二維碼標簽與銘牌融合設計，分為三種形式：上下設計型、左右設計型、包含設計型。融合設計的圖形樣式如圖2-10、2-11、2-12：

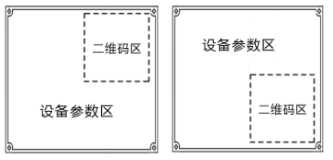

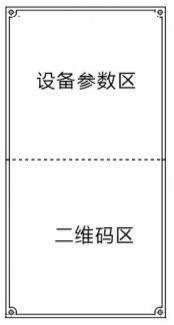

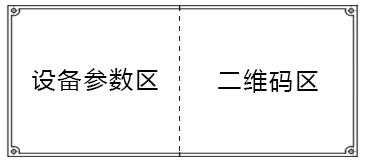

圖2-10上下設計型 圖2-11左右設計型 圖2-12包含設計型

6.二維碼銘牌材質：應采用厚度不低于0.6mm的304、316等高耐蝕性不銹鋼材質，金屬材料表面宜采用啞光處理。
7.二維碼銘牌制作工藝：采用激光加工或硫酸蝕刻工藝，二維碼圖形深度應不低于0.3mm并選用抗紫外線油墨填充，電網抗金屬標簽表面應采用丙烯酸清漆封裝，清漆厚度應不低于100μm。采用激光加工工藝時，加工設備的功率應不低于20W；采取硫酸蝕刻工藝時，應選用耐候性油墨制作二維碼標簽。電網抗金屬標簽應滿足十年以上的使用壽命要求。


3.2電網抗金屬標簽

（1）二維碼圖形生成及標簽樣式：參見2.4.1 二維碼標簽相關內容。
（2）電網抗金屬標簽存儲要求：電網抗金屬標簽物品標識區（EPC區）存儲容量應不小于128位，用戶數據區（User區）存儲容量應不小于1536位。
（3）電網抗金屬標簽樣式：RFID標簽表面應印制二維碼及實物“ID”編碼信息。RFID標簽根據尺寸大小分為A、B、C、D、E、F、G、H八類標簽（見圖2-13、2-14、2-15、2-16、2-17、2-18、2-19）。標簽尺寸及最大讀取距離見表，詳見表2-3：
表2-3 電網抗金屬標簽尺寸及形狀分類要求
標簽型號 尺寸
（長寬厚,單位：mm)		 最大識讀距離
戶外型 戶內型
A型 200*30*20 無 ≥12m
B型 155*30*10 105*50*3 ≥9m且＜12m
C型 70*25*5 105*30*3 ≥3m且＜9m
D型 40*25*5 40*25*1 ≥0.5m且＜3m
E型 根據具體應用需求確定
F型 200*60*20 ≥18且＜22
G型 300*200*1 ≥12且＜18
H型 370*290*1 ≥18且＜22

圖2-13 A型電網抗金屬標簽 圖2-14 B型電網抗金屬標簽
圖2-15 C型電網抗金屬標簽 圖2-16 D型電網抗金屬標簽
圖2-17 F型電網抗金屬標簽 圖2-18 G型電網抗金屬標簽
圖2-19 H型電網抗金屬標簽


（4）電網抗金屬標簽封裝：電網抗金屬標簽封裝宜采用板上芯片或表面貼裝技術，芯片與天線應采用焊接連接，且應保證焊接牢靠，防止出現虛焊、假焊或偏焊等缺陷。電網抗金屬標簽外殼宜采用ABS、PET或改性PVC等綠色環保材質，在應用環境較為惡劣的情況下，應采用耐候性材質。A、B、C、D、E、F、H型電網抗金屬標簽老化壽命應為10年以上，G型電網抗金屬標簽老化壽命應為5年以上。
（5）電網抗金屬標簽電氣性能：電網抗金屬標簽應滿足ISO/IEC 18000—6C的空中接口要求。工作頻率應符合920MHz～925MHz。使用天線端口傳導功率為29.15dBm，天線增益為6dBi的讀寫器，天線為線極化天線，標簽的讀寫距離在使用工況要求下不低于實驗室條件下的最低距離。標簽可擦寫次數不少于10萬次，數據保持時間不低于標簽壽命。在靜電放電、射頻電磁場、工頻磁場、脈沖磁場、阻尼振蕩磁場中（按照GB/T 17626規定的檢測方法），抗擾度需滿足單個電子標簽識讀率大于90%。
